Schäkel & Karabiner

Die verschiedenen Arten von Schäkeln und ihre Bestandteile

Bei Booten ist der Schäkel ein Beschlagteil. Beschläge sind alle Teile, die zum Einstellen der Takelage und zum Bedienen der Segel auf einem Schiff dienen. Unter diesem Begriff werden sehr viele verschiedene Teile zusammengefasst. Dazu gehören Blöcke und Winschen , mit denen die Segel bedient werden können, Relingstützen und Handläufe, die für die Sicherheit an Bord sorgen, aber auch Leichtsegelausrüstungen wie Klemmen, Fallenstopper oder Leinenführungen.

Die verschiedenen Schäkelarten

Um verschiedenen Zwecken gerecht zu werden, gibt es verschiedene Formen von Schäkeln.

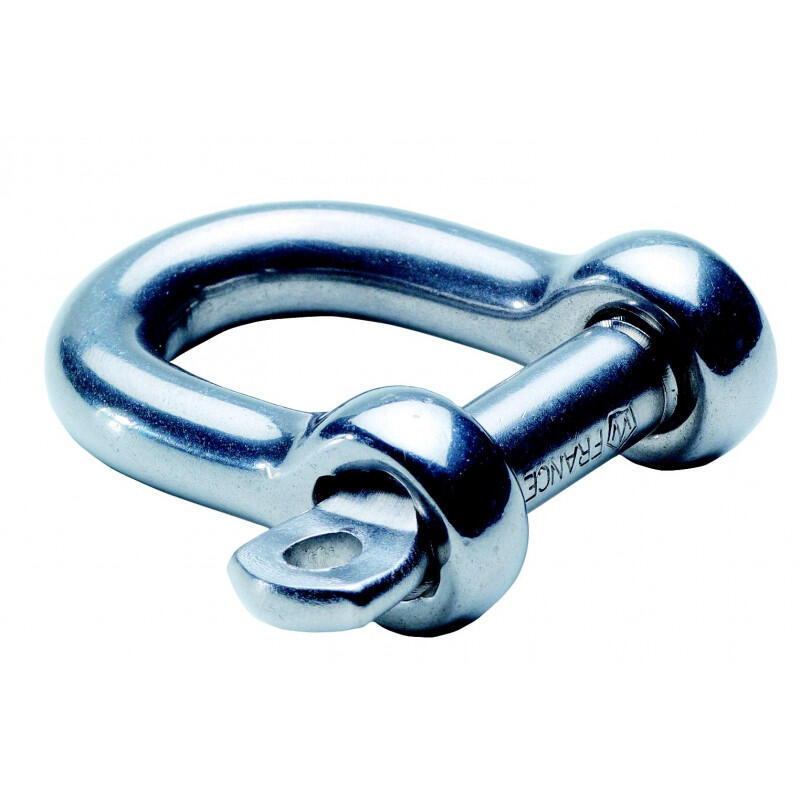

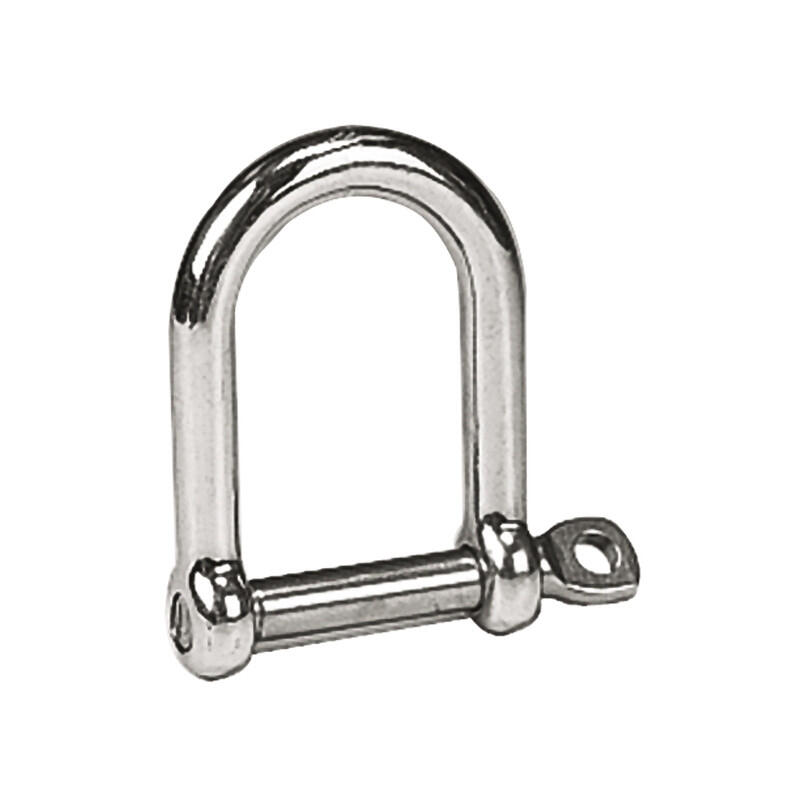

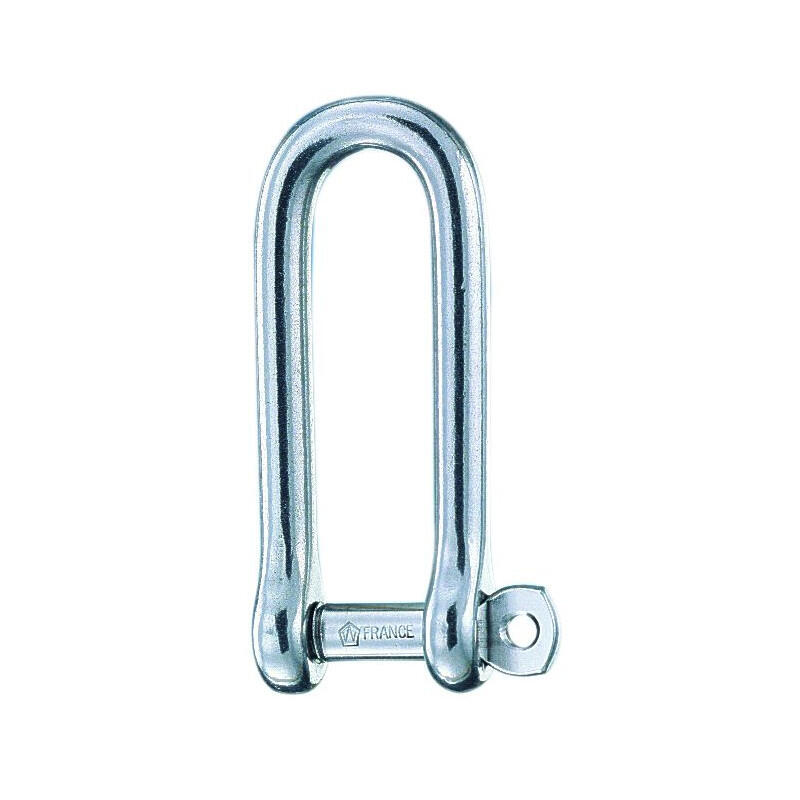

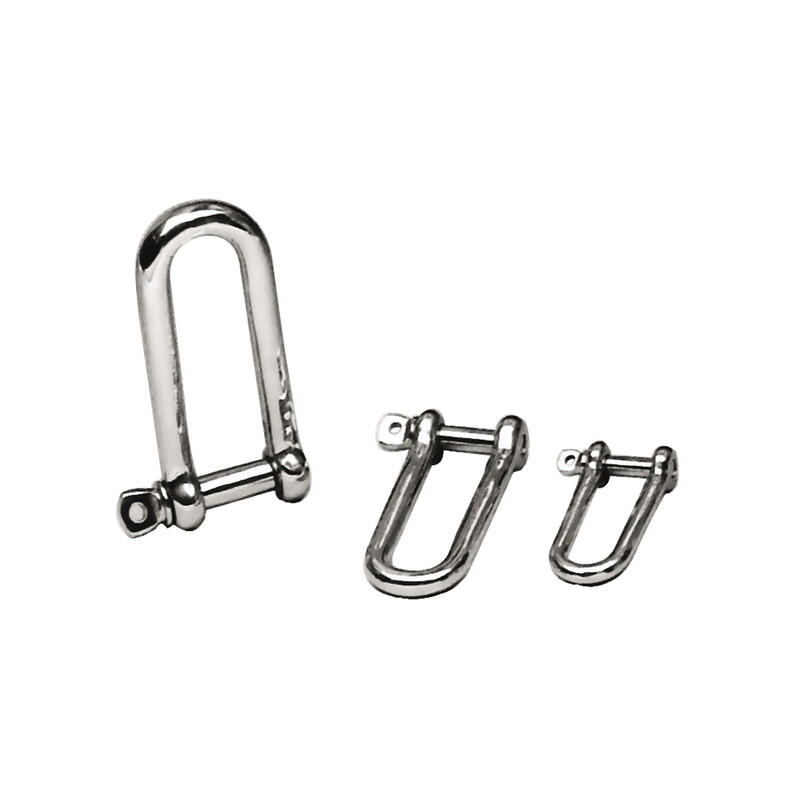

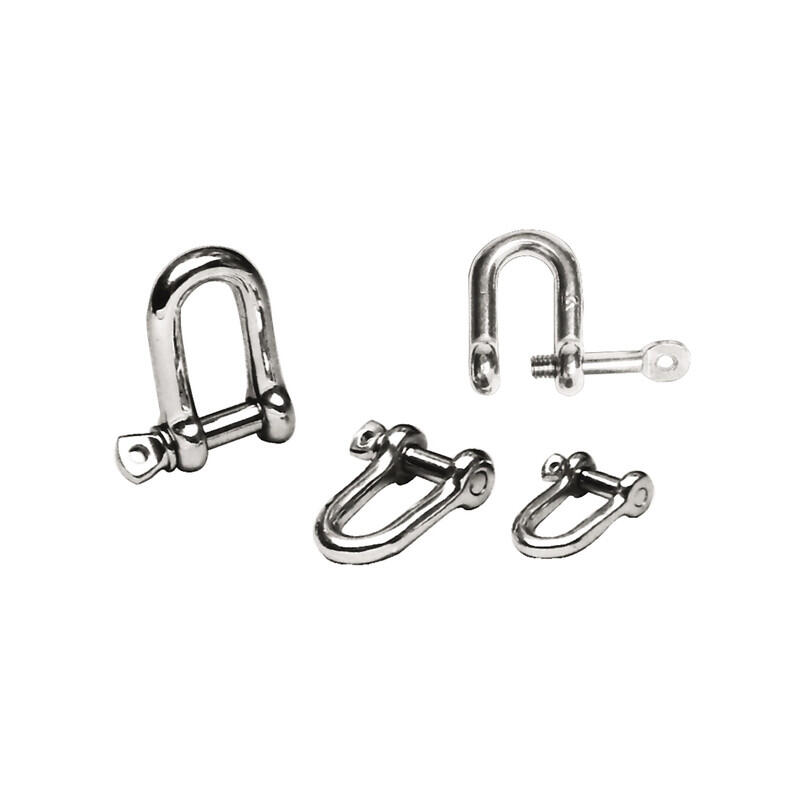

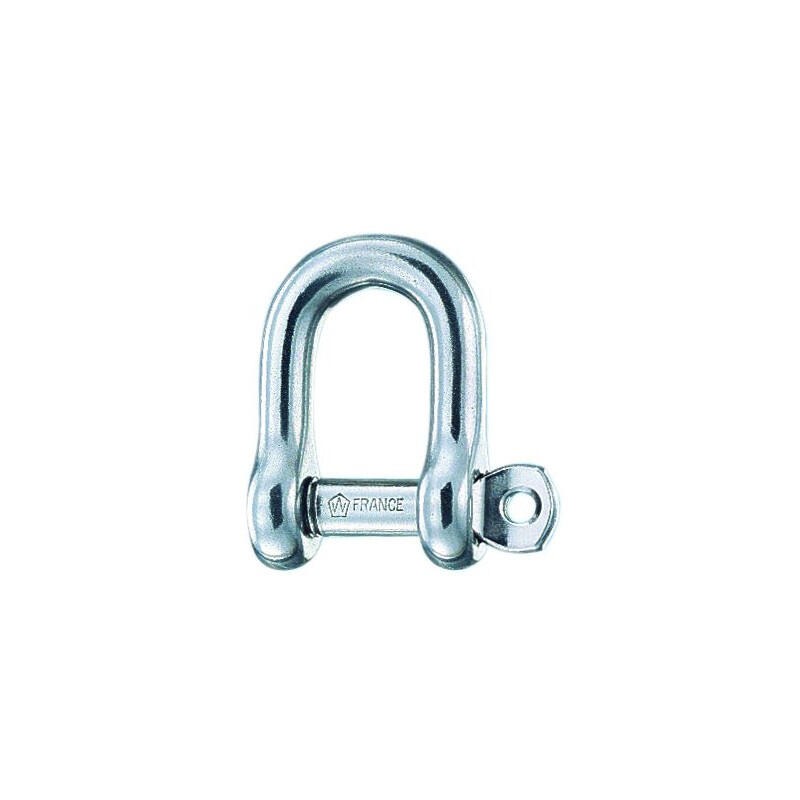

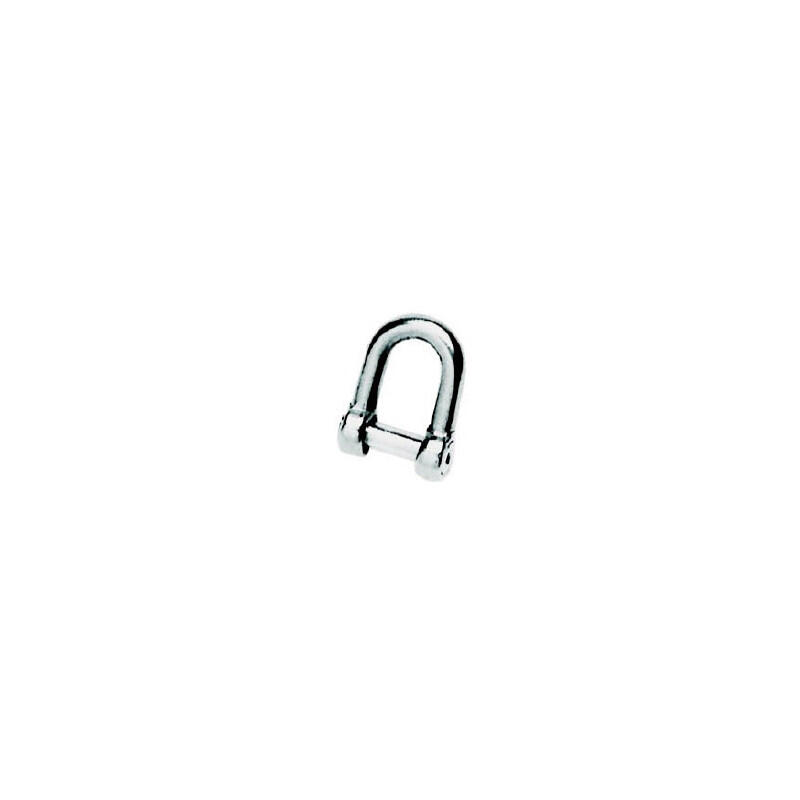

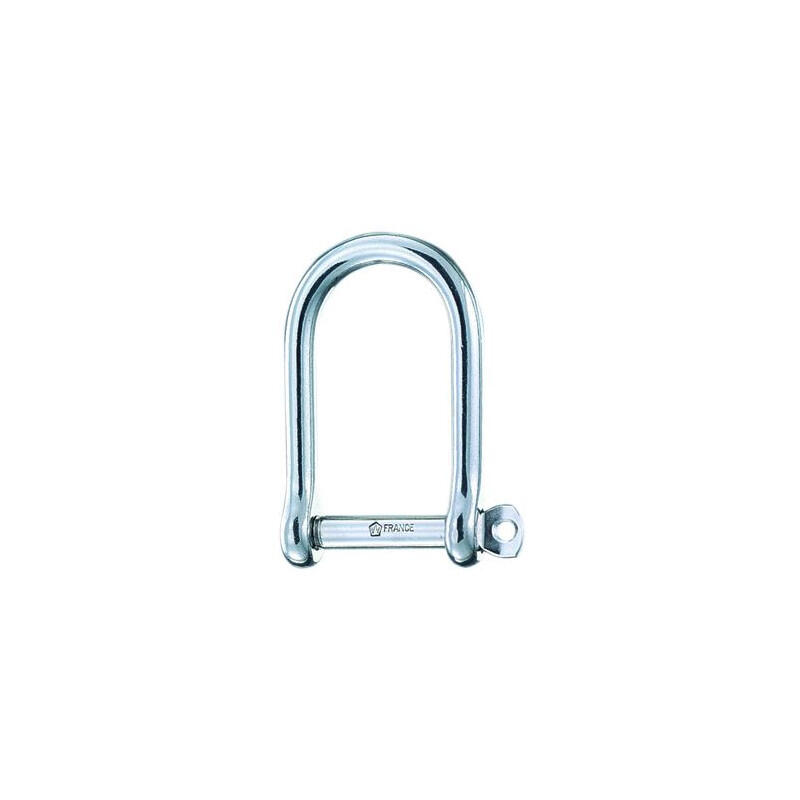

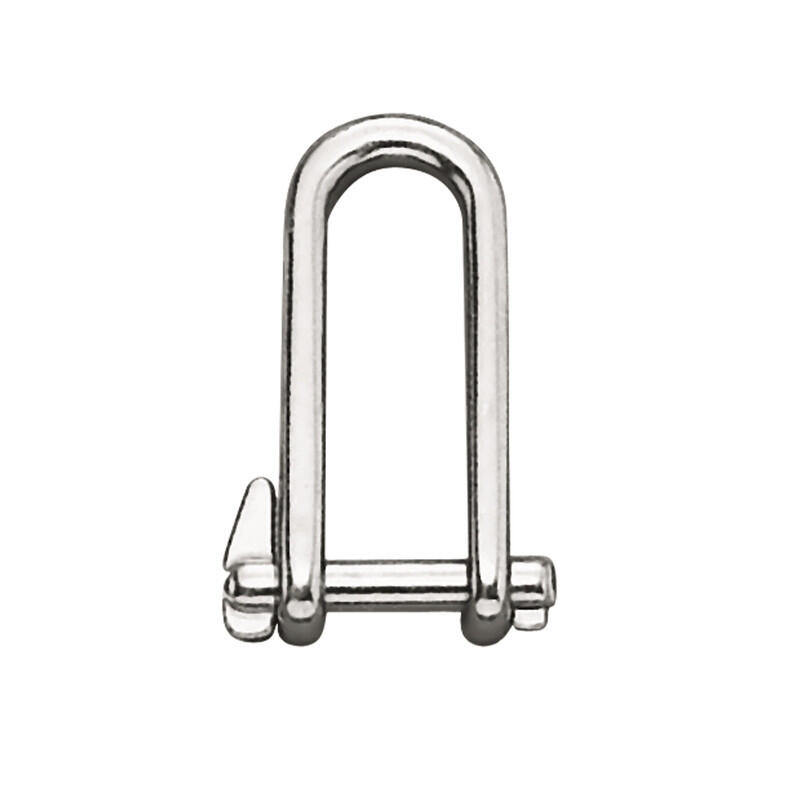

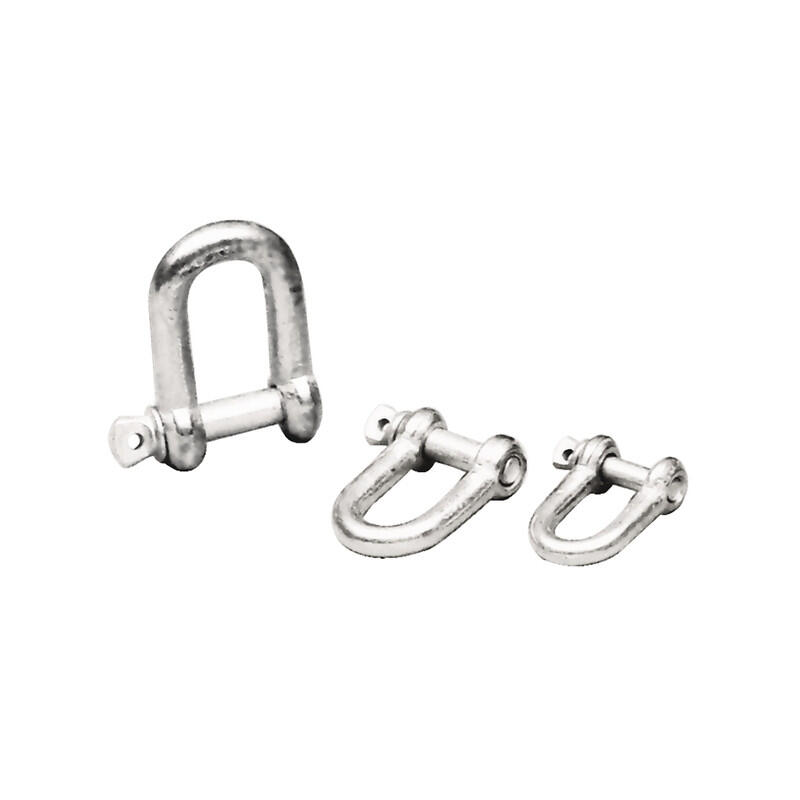

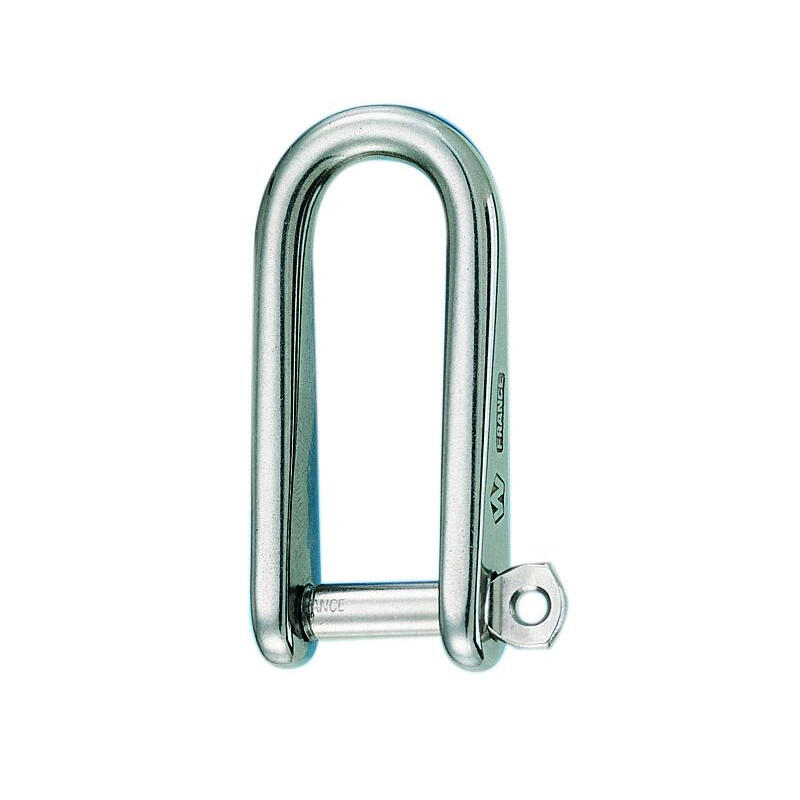

• Gerade Schäkel sind die einfachste, und bei Segelbooten am häufigsten anzutreffende, Form. Sie haben eine D-Form und sind oft lang und schmal. Aufgrund dieser Eigenschaften sind sie nicht sehr gut für seitliche Belastungen geeignet, die zu einer Biegung oder Verdrehung führen können. Es gibt sie in verschiedenen Größen, wobei Länge und Breite variieren können. Diese Art von Schäkel eignet sich gut zum Befestigen von Ketten.

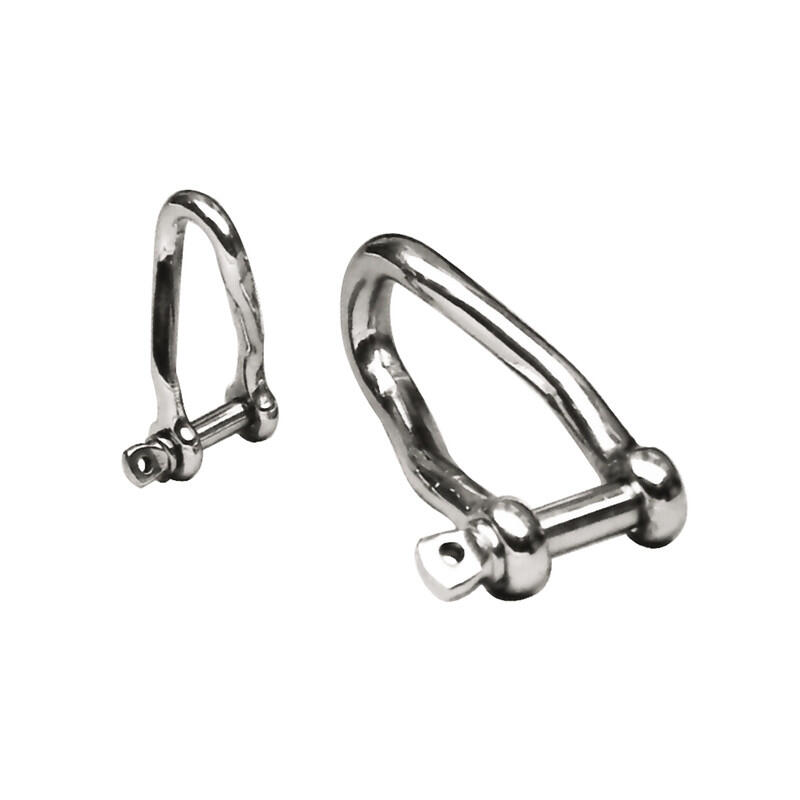

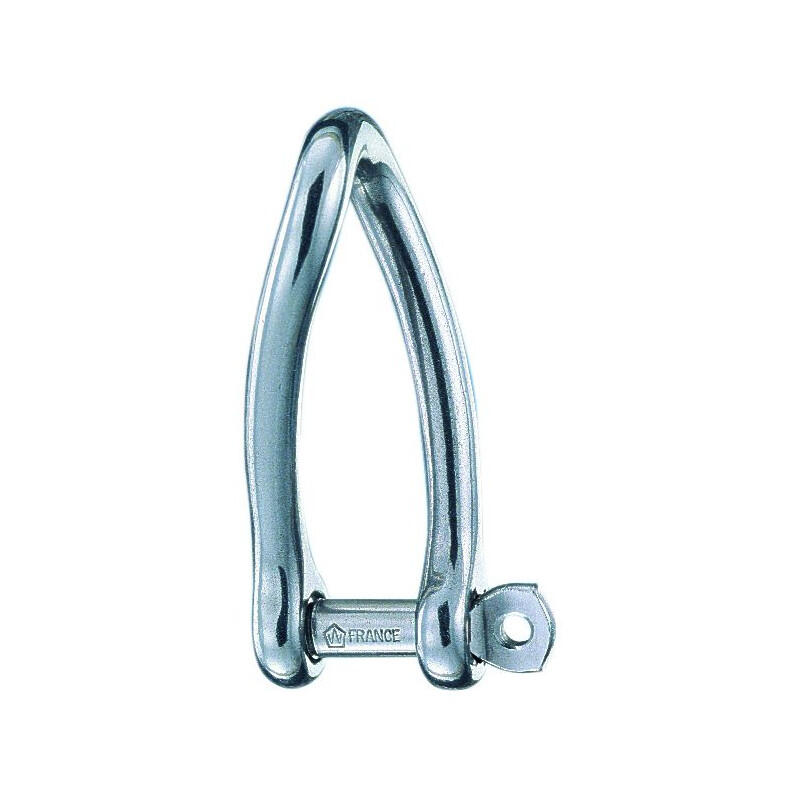

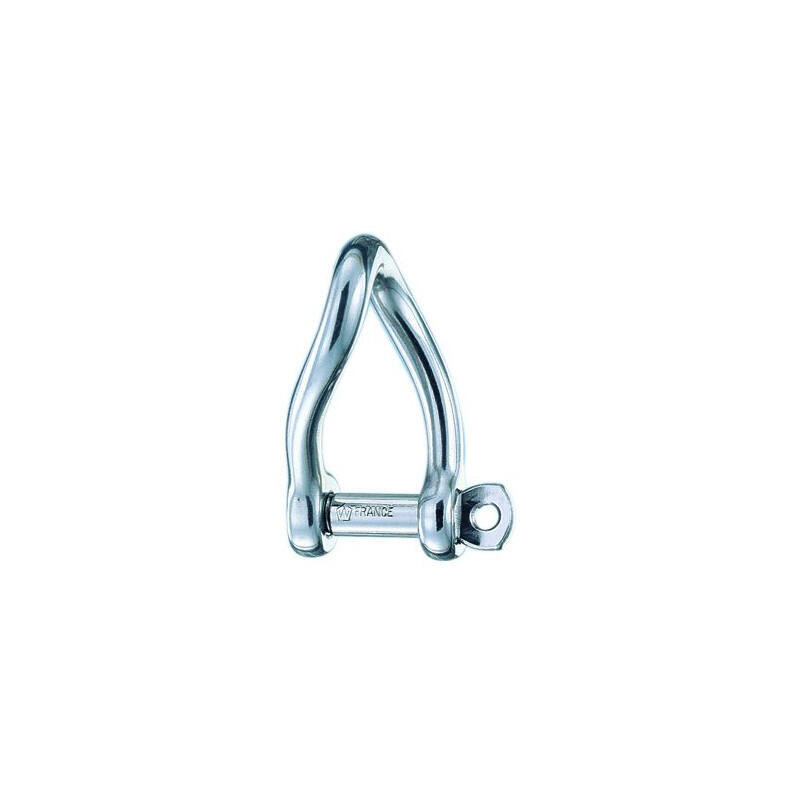

• Gedrehte Schäkel haben eine ganz bestimmte Form, die sie für die Befestigung von Blöcken geeignet macht.

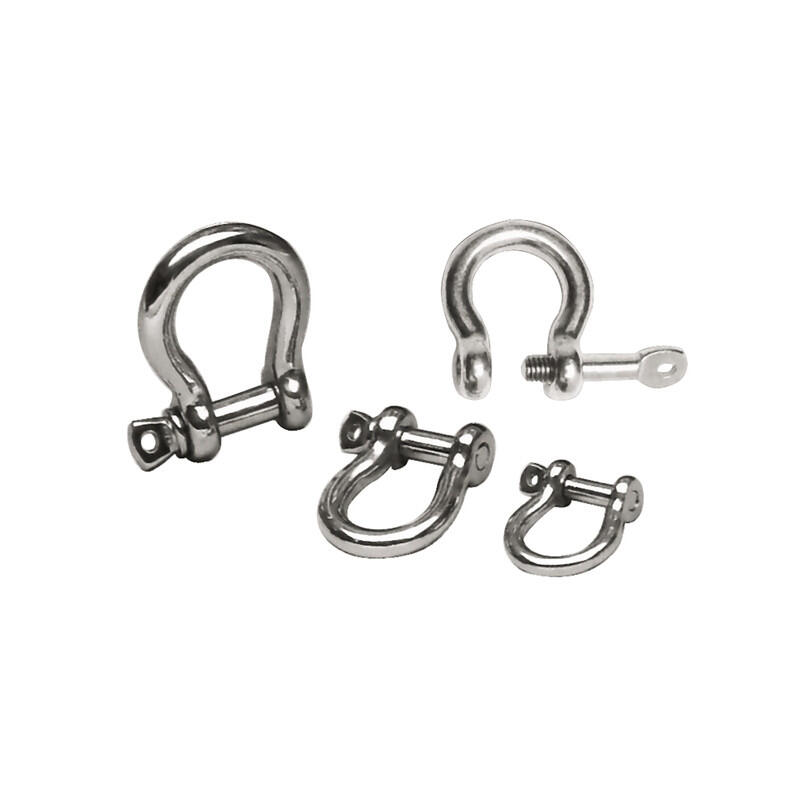

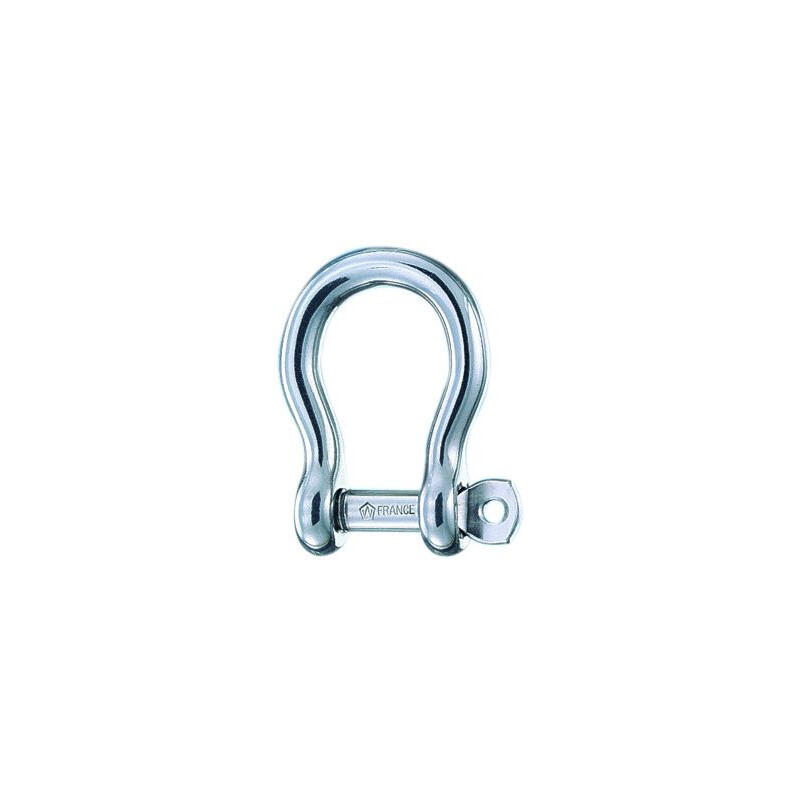

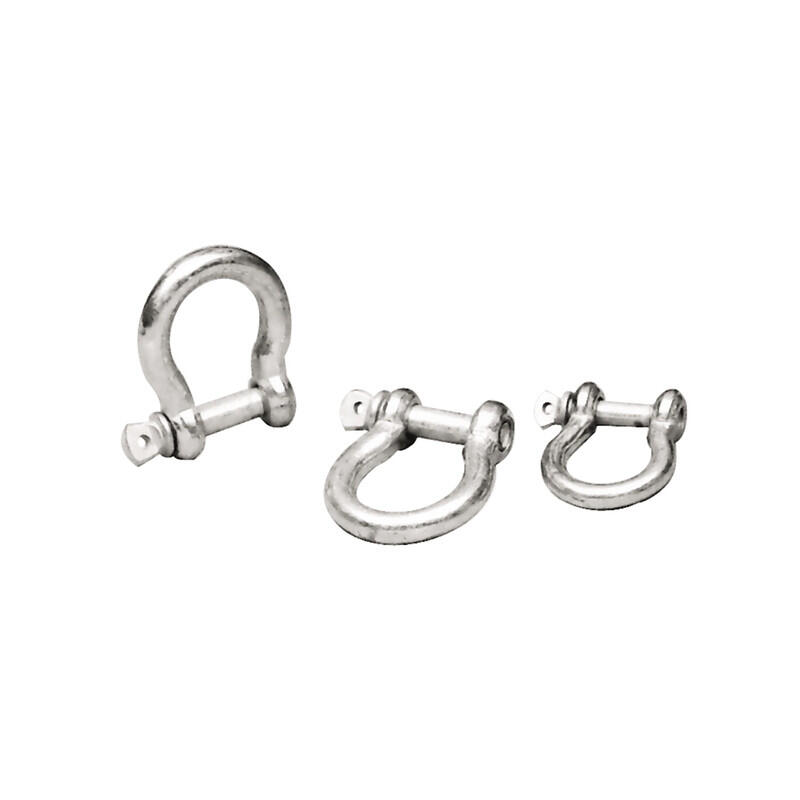

• Lyra-Schäkel haben eine rundere Form als gerade Schäkel. Diese Form ermöglicht die Aufnahme einer in verschiedenen Positionen anliegenden Last. Daher werden sie eingesetzt, wenn die Last die Richtung ändern muss.
• Stoff- oder Tauwerkschäkel sind ebenfalls auf dem Vormarsch. Sie werden aus Polyethylen mit Dyneema-Fasern hergestellt. Bei gleicher Größe sind sie stärker als Stahl und gleichzeitig leichter. Dyneema ist unempfindlich gegenüber UV-Strahlung, Kohlenwasserstoffen oder Reibung. Das macht Dyneema zu einem bevorzugten Stoff für die Verbindung zwischen verschiedenen Elementen an Bord eines Segelschiffs.

Die Bolzen der Schäkel

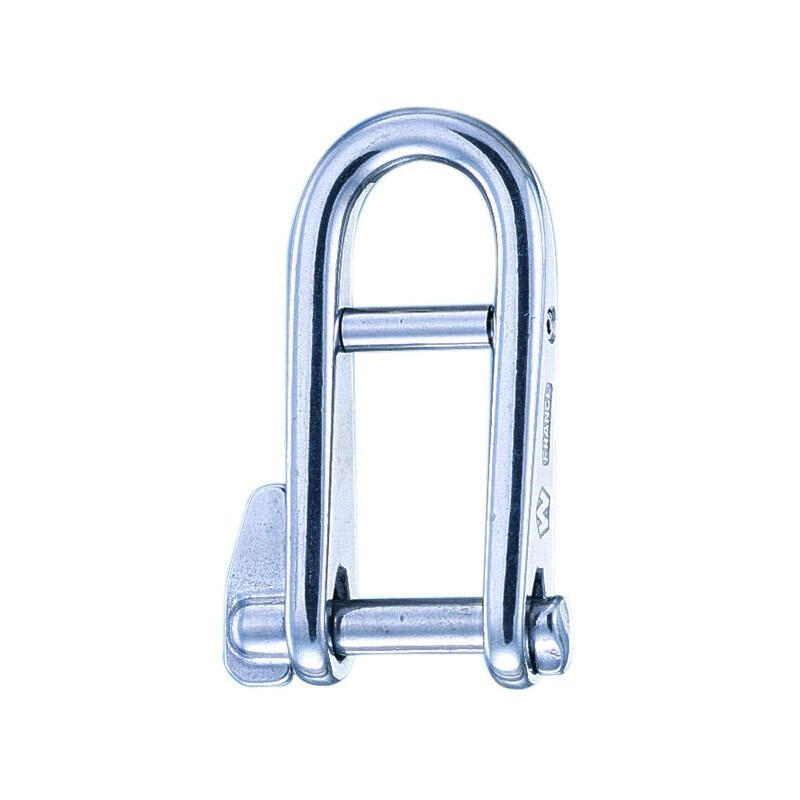

Der Bolzen ist der Stift, mit dem der Schäkel geschlossen wird. Es sind verschiedene Arten von Verschlüssen möglich. Die Löcher, durch die der Bolzen geführt wird, nennt man 'Schäkelaugen'. Es gibt Bolzen, die in diese Augen geschraubt werden, andere werden mit einer separaten Mutter geschlossen. Letztere werden auf Booten nicht sehr häufig verwendet.Von einem selbstsichernden Schäkel oder einem Schäkel mit unverlierbarem Bolzen spricht man, wenn der Kopf des Schäkels in dafür vorgesehene Rillen einrasten kann, um ein versehentliches Aufschrauben aufgrund von Vibrationen zu verhindern.Es gibt auch sogenannte 'Schnellschäkel', bei denen der Schäkel einen größeren Kopf hat, der ein leichteres Abschrauben mit der Hand ermöglicht.

Die Wahl des richtigen Schäkels

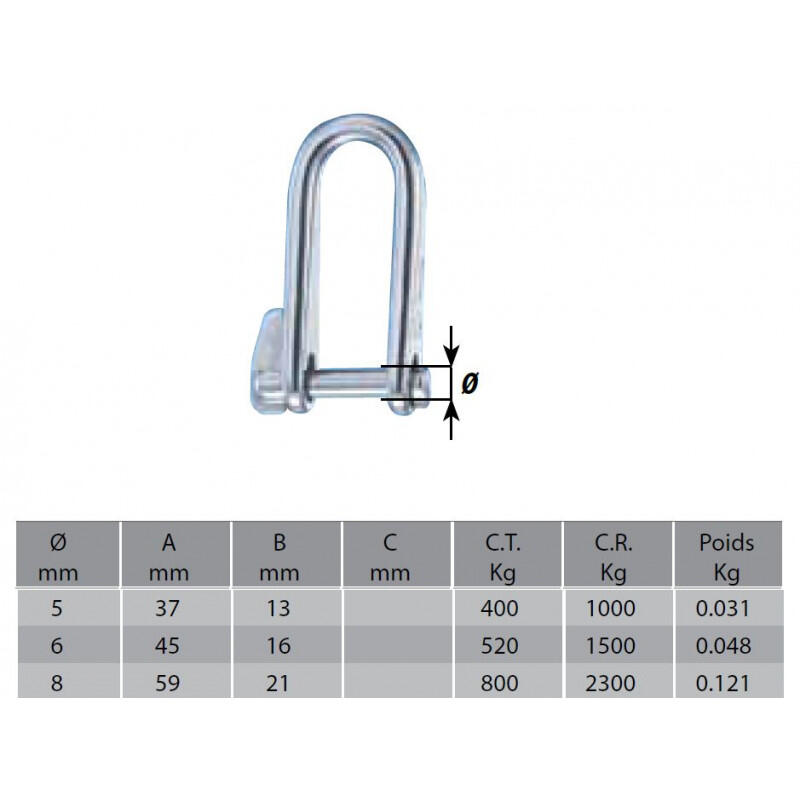

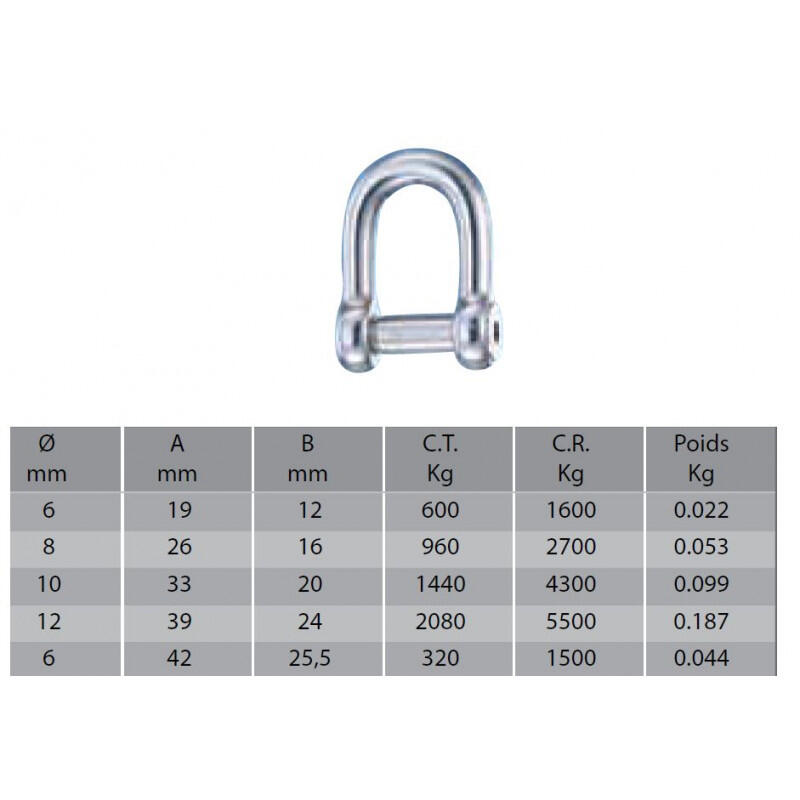

Bei der Auswahl eines Schäkels sind mehrere Faktoren zu berücksichtigen: die Festigkeit und Länge des Schäkels, der Durchmesser des Schäkelbolzens und die Durchgangsbreite bei geöffnetem Schäkel. Die Hersteller geben die Arbeits- und Bruchlasten an, die bei der Verwendung des Schäkels eingehalten werden müssen. Achte darauf, dass du unter diesen Lasten bleibst, um zu vermeiden, dass der Schäkel brüchig wird oder gar bricht.

Die verschiedenen Herstellungsarten

Schäkel können, wie andere Beschlagteile auch, mit verschiedenen Techniken hergestellt werden. So gibt es gegossene, geschmiedete oder maschinell bearbeitete Schäkel. Das Schmieden ist die Herstellungsart mit der höchsten Festigkeit. Je nachdem, wie der Schäkel hergestellt wurde, verhält er sich bei starker Belastung unterschiedlich. Ein geschmiedeter Schäkel aus Stahl neigt dazu, sich zu verformen, bevor er bricht, während ein gegossener Schäkel eher bricht, ohne sich vorher zu verformen. Wenn du geschmiedete Schäkel im Einsatz hast, denke daran, regelmäßig zu überprüfen, ob sie sich zu verformen beginnen, damit du sie ersetzen kannst, bevor sie brechen.

Zusatzausrüstung: Boots Karabiner und Schäkelöffner

Neben den Schäkeln können auch Segel Karabiner oder Schäkelöffner auf einem Boot zum Einsatz kommen:

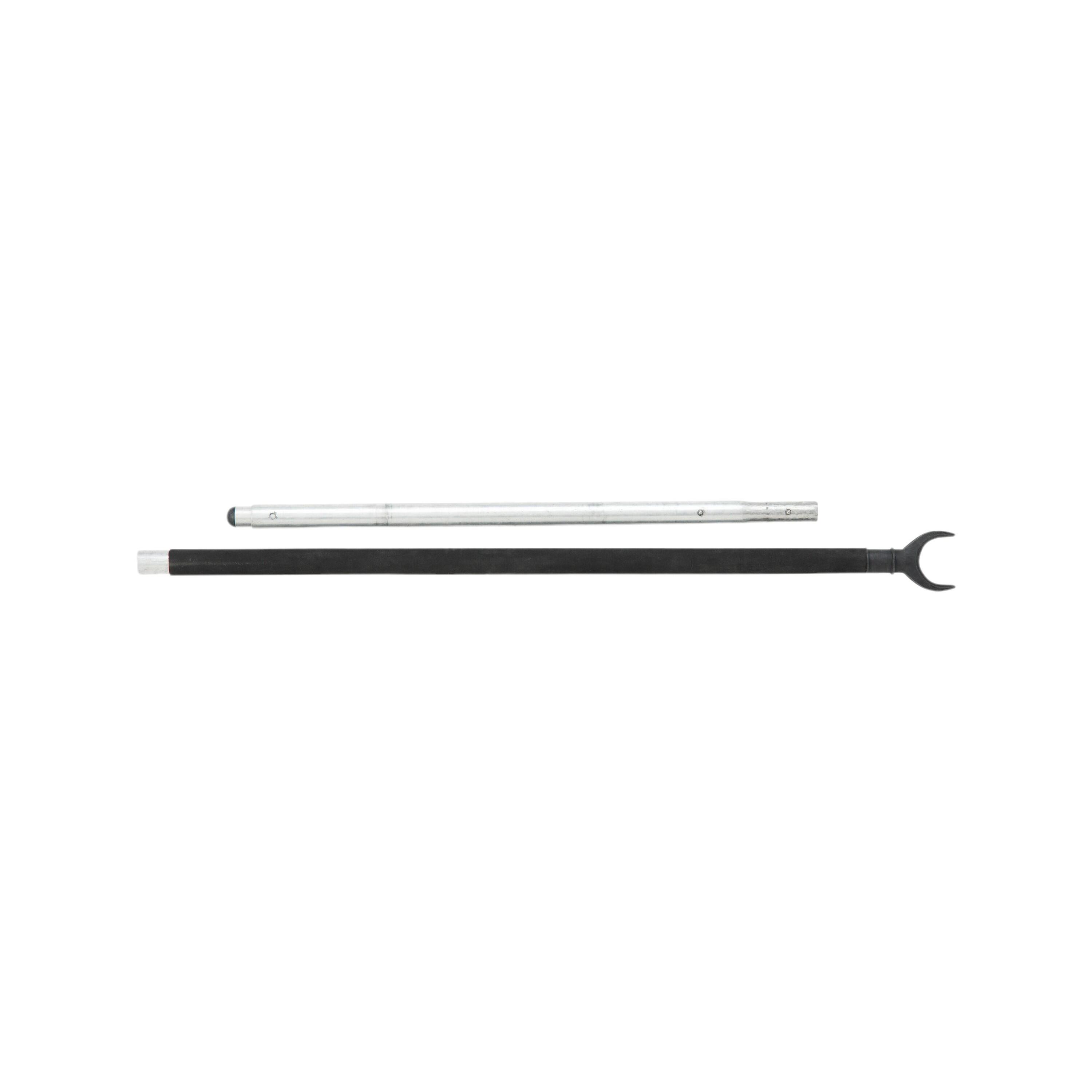

• Der Schäkelöffner ist ein Werkzeug, mit dem man den Schäkel festziehen oder lösen kann. An Bord eines Segelbootes ist er unverzichtbar. Da die Schäkel manchmal schon mehrere Monate oder sogar Jahre an ihrem Platz sind, ist es notwendig, einen Schäkelöffner zu haben, der eine Hebelwirkung ermöglicht. Wenn man einmal mit dem Abschrauben begonnen hat, kann man es von Hand zu Ende führen. Man kann den Schäkelöffner einzeln oder zusammen mit anderen Werkzeugen, wie einem Schäkelmesser oder bestimmten Multifunktionstools , kaufen.
• Es gibt viele verschiedene Arten von Segel-Karabinern. Sie sind an Bord von Segelbooten weit verbreitet und nützlich, um ein schnelles Einhaken vorzunehmen oder auch ein Segel zu hissen. Ähnlich wie Schäkel dienen sie oft dazu, mehrere Elemente miteinander zu verbinden. In manchen Fällen, z. B. bei Schot- oder Falltampen, kann man einen Schäkel oder einen Boots-Karabiner verwenden.

Kennzeichnung von Karabinern

Je nach Einsatzbereich gelten Karabinerhaken als Persönliche Schutzausrüstung (PSA). Denn z. B. bei Arbeiten in der Höhe gewährleistet er die Verbindung zwischen Person und Seil. Es gibt Normen für das professionelle industrielle Umfeld (EN 362) und andere für Aktivitäten wie z. B. Klettern oder Bergsteigen (EN 12275). Es gibt auch das UIAA-Siegel (Internationaler Dachverband der Bergsteigerverbände).Prüfe diese Normen, wenn du Karabinerhaken für den Mastaufstieg deines Segelboots oder deiner Sorgleine verwendest. Für diese Verwendungszwecke muss das Material nämlich den CE-Normen (EN 12275) entsprechen.Die Norm EN 12275 stellt hohe Anforderungen an die Festigkeit des Segel Karabiners, um Schutz bei einem Sturz aus der Höhe zu gewährleisten.

Die verschiedenen Karabinerarten

• Normalkarabiner mit einfachem Schnapper: Dies sind die einfachsten Modelle, die für elementare Zwecke verwendet werden.

• Sicherheitskarabiner: Diese Art von Karabinerhaken kann mit Leinen von Klettergurten oder Schwimmwesten verwendet werden. Durch seine Verriegelung kann sich der Kletterkarabiner ohne dein Zutun nicht von selbst öffnen.
• Feuerwehrkarabiner: Es gibt zwei Arten von Feuerwehrkarabinern: solche, die mit einer Sicherheitsschraube geschlossen werden, und solche, die automatisch schließen. Wie der Name schon sagt, ist der Verschluss mit Sicherheitsschraube ein Ring, der auf den Verschluss geschraubt wird, um ein Öffnen zu verhindern. Dieses System kann mit einer Hand bedient werden und bietet mehr Sicherheit. Im Gegenzug erfolgt die Entriegelung nicht sofort, sondern erst nach dem Abschrauben des Rings.

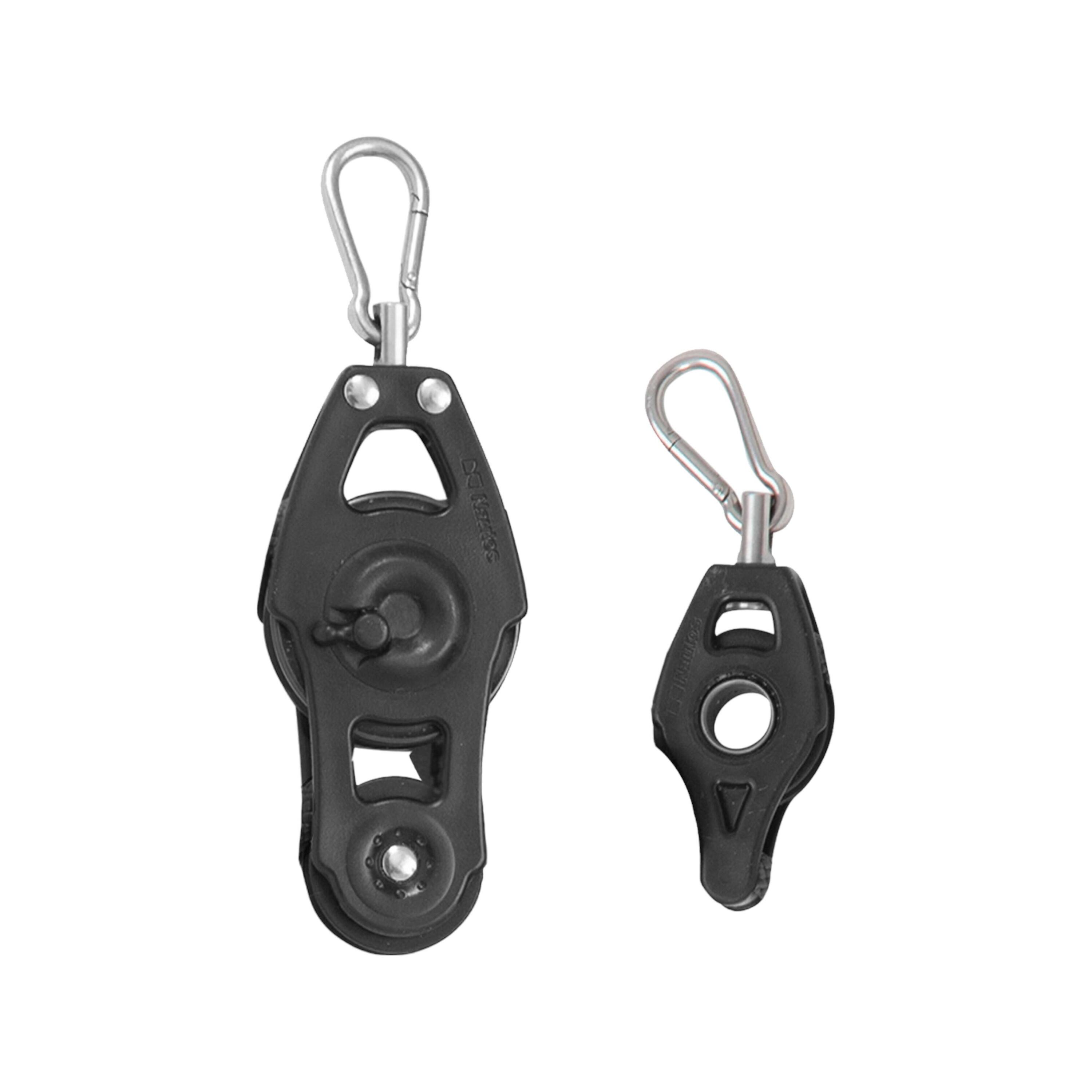

• Karabiner mit Auge: Diese Karabiner werden häufig an Bord von Booten verwendet. Durch das Auge kann ein Segelseil geführt oder eine Befestigung eingehakt werden. Achte darauf, dass du einen Durchmesser wählst, der zu deinen Seilen passt.
• Karabinerhaken für Gurtband oder Deltakarabiner: Ihre Form ist darauf ausgelegt, ein Gurtband durchzuziehen.
• Wirbelkarabiner: Diese Karabiner verhindern ein Verdrehen und werden häufig für die Verwendung mit Segeln bevorzugt. Fallkarabiner sind in der Regel mit Wirbel versehen.

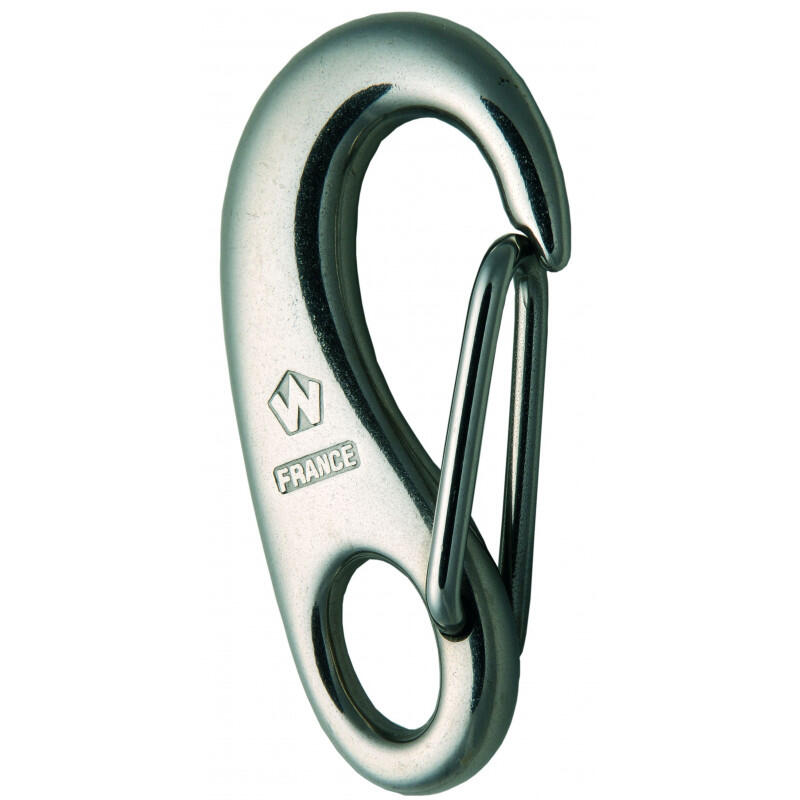

• Schnappschäkel: Diese Karabiner verfügen über einen Abzug oder eine Zuglasche, mit denen sich der Karabiner leichter öffnen lässt. Das System mit Abzug ist häufiger anzutreffen. Sie werden in der Regel für Manöver unter Spi- oder Vorsegelbelastung verwendet. Eventuell ist ein Auslöse-Fitt erforderlich, um den Karabiner öffnen zu können, wenn die Spannung zu hoch ist.

FAQ

Was ist ein Schäkel?

Bei einem Boot besteht ein Schäkel meist aus Edelstahl. Er besteht aus einem Bügel und einem Bolzen, dem sogenannten Schäkel oder Schäkelbolzen, mit dem er geschlossen wird. Es gibt sie in verschiedenen Formen und Größen, die in vielen Situationen verwendet werden können. Ein Schäkel hat im Allgemeinen die Aufgabe, zwei Elemente, wie z. B. ein Seil und eine Kette, zu verbinden, auf die ein Zug ausgeübt wird. Schäkel werden häufig zur Befestigung von Blöcken oder zur Verbindung von Anker und Kette an Ankerleinen verwendet. Auch an Bord eines Segelbootes sind sie präsent. Außerhalb des maritimen Bereichs werden Schäkel u. a. auch im Baugewerbe verwendet.

Aus welchen Materialien werden Schäkel hergestellt?

Schäkel können aus verschiedenen Materialien hergestellt werden: Stahl, Edelstahl, Titan oder auch Stoff. Schäkel aus Edelstahl werden am häufigsten bei Sportbooten verwendet. Schäkel aus verzinktem Stahl können an Ankerleinen verwendet werden. Sie sind jedoch weniger widerstandsfähig als die aus Edelstahl. Es gibt verschiedene Arten von rostfreiem Stahl. Der in der Regel in Meeresumgebungen verwendete rostfreie Stahl ist 316 oder 316L und hat eine sehr gute Korrosionsbeständigkeit und eine gute mechanische Festigkeit. HR-Edelstahl hat eine höhere mechanische Festigkeit, ist aber weniger korrosionsbeständig.
