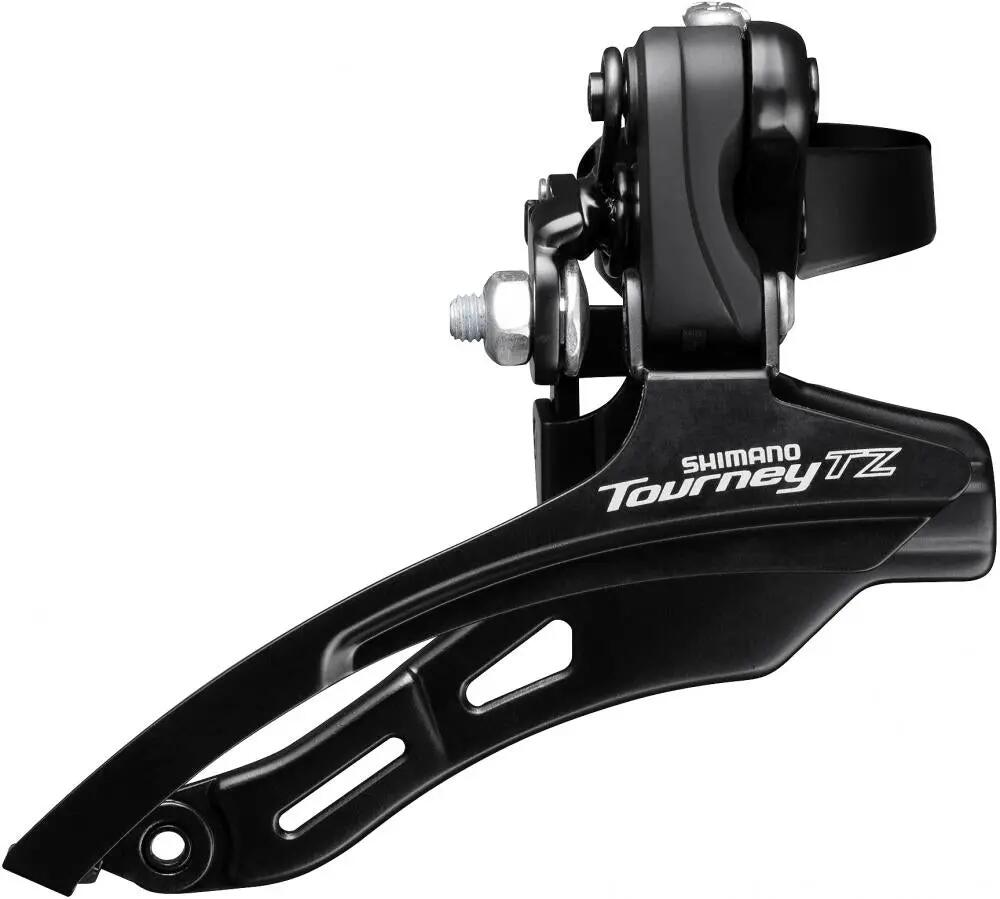

Shimano Tourney TZ FD-TZ500-DS6 Umwerfer 3-fach 28,6 mm
Shimano Tourney TZ FD-TZ500-DS6 Umwerfer 3-fach 28,6 mm, new, Unisex
Verkauf und Versand durch Fahrrad-teile.shop
Der Shimano Tourney TZ FD-TZ500-DS6 ist ein mechanischer 3-fach-Umwerfer für einfache 6- und 7-fach-Fahrradantriebe. Die hier beschriebene Ausführung mit der Hersteller-Art.-Nr. EFDTZ500DSDS6 besitzt eine 28,6-mm-Schelle und ist für eine Zugführung von unten als Down-Pull ausgeführt.. Der Umwerfer arbeitet nach dem Down-Swing-Prinzip. Dabei befindet sich das Schwenkgelenk oberhalb des Umwerferkäfigs. Shimano gibt für das Modell eine Kettenlinie von 47,5 mm sowie ein größtes Kettenblatt mit 42 Zähnen an.. Kompatibilität. Bei einem Umwerfer müssen mehrere Maße und Antriebseigenschaften gleichzeitig stimmen. Neben der Anzahl der Kettenblätter sind insbesondere Schellendurchmesser, Zugführung, Kettenlinie, Kettenblattgröße und Kettenblattabstufung zu prüfen.. Kompatibilitätsmerkmal. Angabe. Modell. FD-TZ500-DS6. Schaltstufen vorne. 3-fach. Schaltstufen hinten. 6/7-fach. Schaltung vorne. Reibungsschaltung. Befestigung. Schellenmontage. Schellendurchmesser dieser Variante. 28,6 mm. Zugführung dieser Variante. Down-Pull. Bauart. Down-Swing. Kettenlinie. 47,5 mm. Größtes Kettenblatt. 42 Zähne. Gesamtkapazität. 18 Zähne. Differenz großes zu mittlerem Kettenblatt. 8 Zähne. Kettenstrebenwinkel. 66-69°. Kompatible Kette. Shimano HG 8/7/6-fach. 34,9-mm-Sitzrohr. Nein. 31,8-mm-Schelle. Andere FD-TZ500-Variante erforderlich. Top-Pull. Andere FD-TZ500-Variante erforderlich. 2-fach-Kurbel. Nein. 48-Zähne-Kettenblatt. Nein - dafür ist diese Ausführung nicht vorgesehen. Technische Daten. Merkmal. Angabe. Marke. Shimano. Serie. Tourney TZ. Modell. FD-TZ500-DS6. Produktart. Umwerfer. Hersteller-Art.-Nr.. EFDTZ500DSDS6. EAN / GTIN. 4524667390824. Schaltstufen vorne. 3. Schaltprinzip vorne. Reibung. Schaltstufen hinten. 6/7. Kompatible Kette. HG 8/7/6-fach. Schwenkprinzip. Down-Swing. Montage. Schellenmontage. Schellendurchmesser. 28,6 mm. Zugführung. Down-Pull. Kettenlinie. 47,5 mm. Kettenstrebenwinkel. 66-69°. Maximales Kettenblatt. 42 Zähne. Gesamtkapazität. 18 Zähne. Max. Differenz groß zu mittel. 8 Zähne. Material Schelle. Stahl. Material Kettenführung. Stahl. Material Innenlink. Stahl. Material Außenlink. Stahl und Kunststoff. Farbe. Shimano Serienfarbe. Gewicht. Von Shimano nicht angegeben. Kettenblatt-Kompatibilität. Das größte Kettenblatt darf laut Shimano 42 Zähne besitzen. Zusätzlich beträgt die Gesamtkapazität des Umwerfers 18 Zähne. Die Differenz zwischen großem und mittlerem Kettenblatt muss 8 Zähne betragen.. Diese Werte sollten bei der Kompatibilitätsprüfung gemeinsam betrachtet werden. Die reine Angabe "3-fach" reicht nicht aus, da auch die Abstufung der drei Kettenblätter zum Umwerferkäfig passen muss.. 28,6-mm-Schellenmontage. Diese konkrete Variante wird direkt am Sitzrohr mit einer 28,6-mm-Schelle befestigt.. Ein Fahrrad mit 31,8-mm- oder 34,9-mm-Sitzrohr ist deshalb nicht automatisch kompatibel. Für 31,8 mm existieren andere Varianten des FD-TZ500. Eine 34,9-mm-Montage ist für dieses Modell in den Shimano Spezifikationen nicht vorgesehen.. Down-Pull-Zugführung. Bei der hier beschriebenen EFDTZ500DSDS6-Ausführung wird der Schaltzug von unten zum Umwerfer geführt.. Vor dem Kauf sollte deshalb geprüft werden, wie der Schaltzug am vorhandenen Fahrrad zum Umwerfer verläuft. Fahrräder mit ausschließlich von oben kommender Zugführung benötigen eine entsprechend passende Top-Pull-Ausführung.. 6- und 7-fach-Antriebe. Shimano spezifiziert den FD-TZ500-DS6 für 6- und 7-fach-Antriebe hinten. Als kompatible Kette wird die HG 8/7/6-fach-Kettenfamilie angegeben.. Die Anzahl der Ritzel hinten darf dabei nicht mit den drei Kettenblättern vorne verwechselt werden. Der FD-TZ500 schaltet ausschließlich zwischen den drei vorderen Kettenblättern.. Häufige Fragen. Passt der FD-TZ500 an ein Sitzrohr mit 28,6 mm Durchmesser?. Ja. Die Variante EFDTZ500DSDS6 besitzt eine 28,6-mm-Schellenbefestigung.. Ist der Umwerfer für 6- oder 7-fach geeignet?. Ja. Shimano spezifiziert das Modell für 6- und 7-fach-Antriebe hinten.. Wie viele Kettenblätter können vorne verwendet werden?. Der FD-TZ500-DS6 ist für drei Kettenblätter vorgesehen.. Wie groß darf das größte Kettenblatt sein?. Shimano gibt maximal 42 Zähne an.. Wie groß ist die Gesamtkapazität?. Die Gesamtkapazität beträgt 18 Zähne. Zwischen dem größten und dem mittleren Kettenblatt sind 8 Zähne Differenz vorgesehen.. Ist diese Variante für Down-Pull geeignet?. Ja. EFDTZ500DSDS6 ist die Down-Pull-Ausführung mit Zugführung von unten.. Passt der Umwerfer für 48-Zähne-Kurbeln?. Nein. Für den FD-TZ500-DS6 gibt Shimano maximal 42 Zähne an. Für größere 48-Zähne-Kettenblätter führt Shimano andere Tourney TZ Umwerferausführungen.
